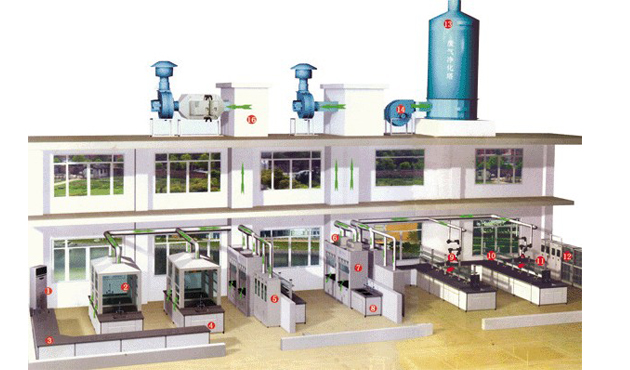

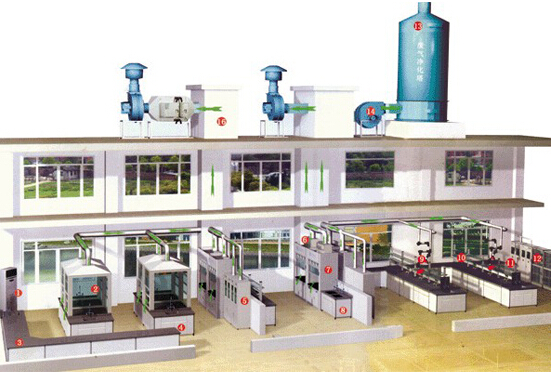

实验室通风系统布局

实验室通风系统布局

布局介绍：

通风目的：
在实验室特殊环境中通常要接触易燃易爆、高温蒸汽、易挥发及有毒有害不明物质，这些物质对工作人员身心健康及环境有极大的伤害性，因此，为创建一个安全、舒适的实验室环境，必须用科学方法分类设计通风系统。

 The chemical agents are very harmful to the health of the lab workers and environment. The chemical agent includes flammable gas, steam, volatile and ambiguous chemical. It is necessary to design the ventilation system for laboratory with scientific mode and create a safety for the workers.

通风设备：
通风柜、通风罩、抽风药品柜、排风机、排风管道。
通风设计：
1.通风柜表面风速为0.5±0.1m/s;
2.保持实验室换气次数每小时8-12次，室内为微负压状态；
3.送排风比例：送风量是排风量的80%，其余从门窗缝隙补充；
4.单个系统的实验设备设计在同一房间或同一楼层相邻房间，尽量不跨层，便于控制；5. 有机实验和无机实验分系统排风。仪器室通风系统与化学分析室通风系统分开排风，避免气体串流，腐蚀精密仪器；
6.实验室设备4-6台使用变频控制系统；
7.实验室设备4台以上使用VAV控制系统，节能、安全；
8.使用带补风通风柜，减少夏天冷源、冬天热源的损失；
9.设计补风系统；

1. Fume hood face velocity shall be 100fpm (0.5±0.1m/s).
2. The room should be 8-12 air changes per hour and should be low negative pressure.
3. It is balance between air supply and air exhaust.
4. The fume hood and canopy hood should be designed in the same room or same floor of the adjacent room in a ventilation system, not to cross-layer.
5. It should be divided between organic and inorganic experiment ventilation. It should be divided between instrument and chemical laboratory ventilation to avoid the chemical gas eat into the precision instrument.
6. There should be designed the ventilation controlling with transducer when it have 4-6 set fume hood.
7. There should be designed Variable Air Volume System when the laboratory have 4 set fume hood.
8. There should be designed air-supply of fume hood.

The equipment includes fume hood, canopy hood, cabinet of acid, exhaust fan, exhaust duct.

特点：
1.排风设备少，整个系统排风量小；
2.风速较大，主要承担了实验室的换气风量；
3.能耗大。

变风量排风系统：
以通风柜恒定的表面风速，科学系统地排除柜内有毒气体，不VAV至于溢出柜内影响操作人员身体健康。

特点：
1.表面风速恒定，不受柜门开启影响；
2.柜内气体气流平稳，不产生涡流或紊流，不外溢；
3.节能。

变频控制排风系统：
因通风设备的启停而改变风机的功率，以达到节能效果。此系统一般控制4-6台通风设备。

特点：
1.延长风机的使用寿命；
2.控制通风柜的风量；
3.节能。

具体规格：实验室通风布局材质按用户实际需求设计，请来电咨询！
